測量系統
由電腦及單片機構成，高精度測量系統,操作簡單。
產品用途
對變壓器內部繞組特征參數的測量，采用頻響法，對變壓器內部故障作出準確判斷。
線性掃頻測量范圍
(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。
技術參數
幅度測量范圍: (-120dB)至(+20dB)；2.幅度測量精度: 0.1dB；3.掃描頻率精度: 0.01%
客戶服務熱線
027-87409251
客戶服務熱線
13871255353

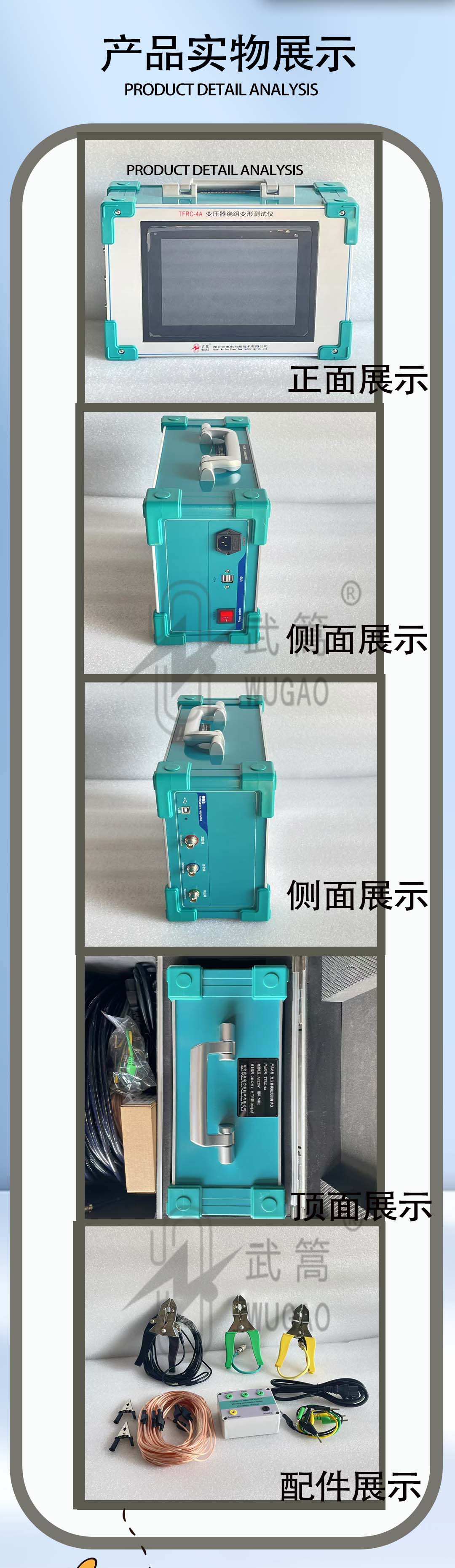

儀器概述 Instrument Overview

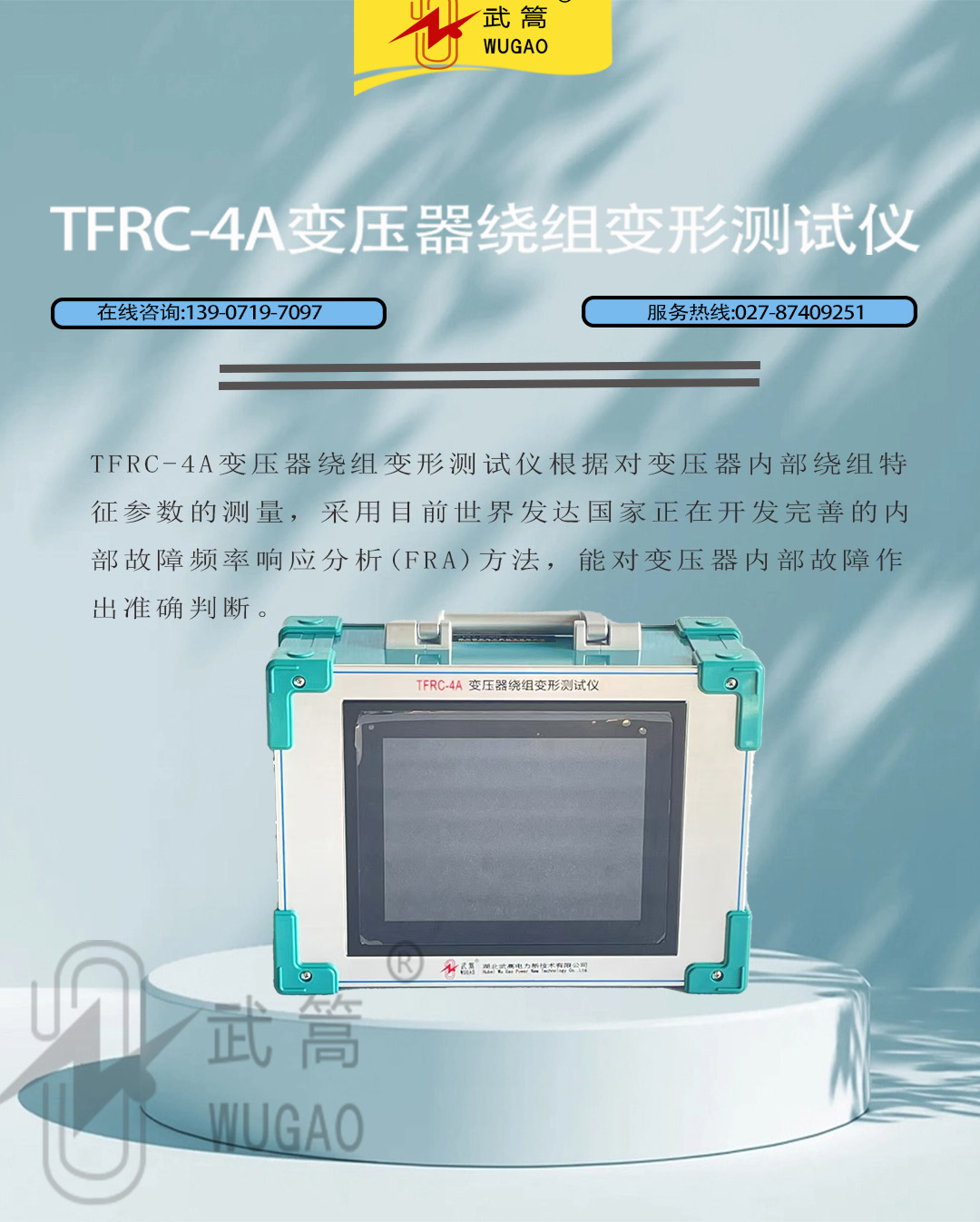

TFRC-4A變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。
變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。變壓器繞組變形測試儀由電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

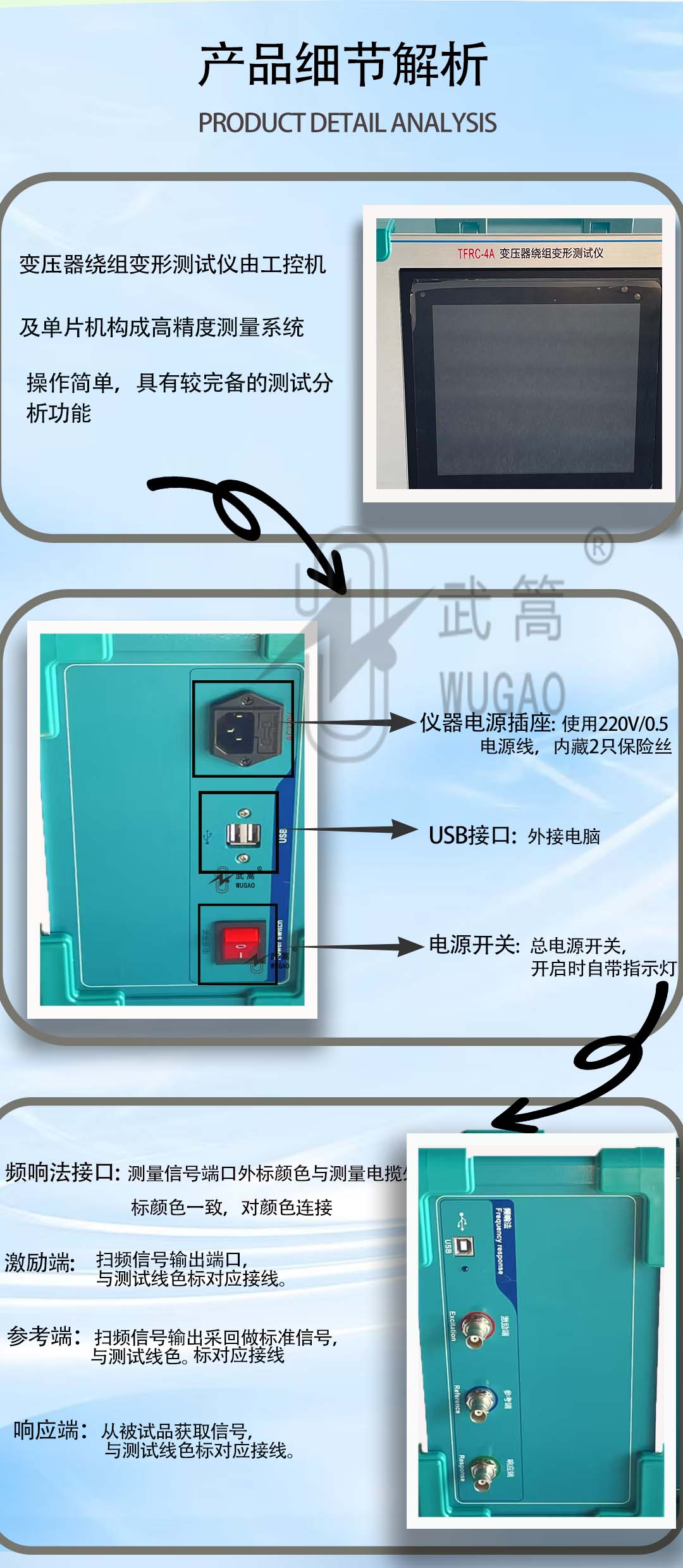

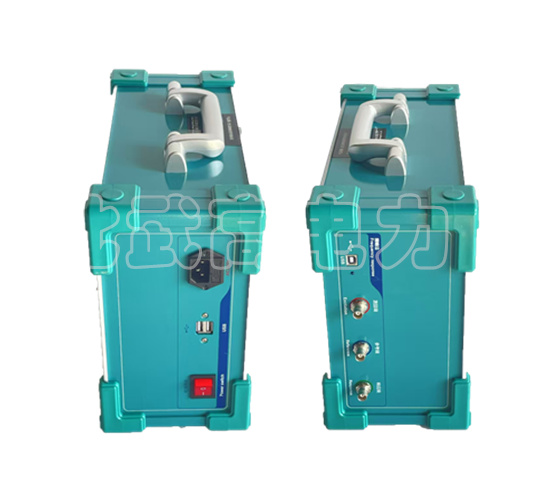

主要技術特點 Main technical features
1.采集控制采用高速、高集成化微處理器。
2.也可以采用筆記本電腦與儀器之間通信USB接口功能。
3.使用工控機與測量儀器一體化，在測量現場不需使用移動電腦。
4.硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
5.高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。
6.信號輸出幅度軟件調節，最大幅度峰值±10V。
7.計算機將檢測結果生成電子文檔(Word)。
8.儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。
9.幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
主要技術參數 Main technical parameters
掃描方式
1.線性掃描分布
掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。
2.分段掃頻測量分布
掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
其他技術參數 Other technical parameters

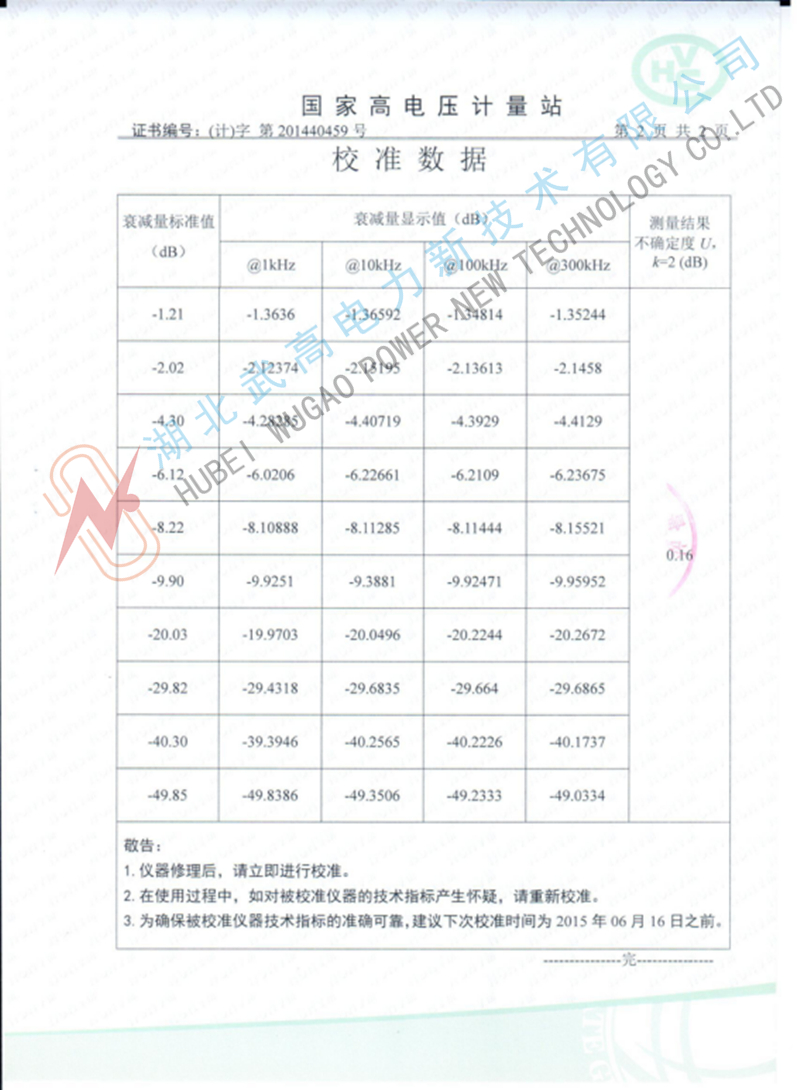

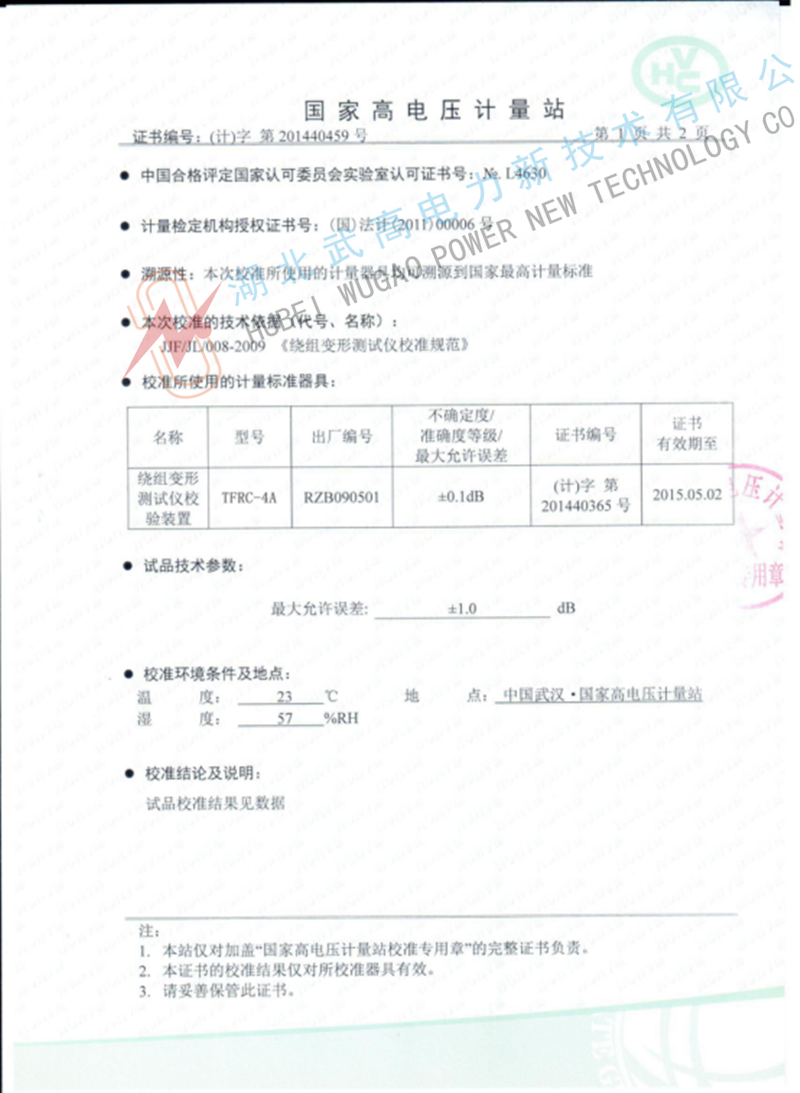

1.幅度測量范圍: (-120dB)至(+20dB)
2.幅度測量精度: 1dB
3.掃描頻率精度: 0.01%
4.信號輸入阻抗：1MΩ
5.信號輸出阻抗：50Ω
6.信號輸出幅值：±20V
7.同相測試重復率：99.9%
8.測量儀器尺寸(長寬高)355X145X270(mm)
9.儀器鋁合金箱尺寸(長寬高)410X360X350(mm)
10.總體重量:17Kg

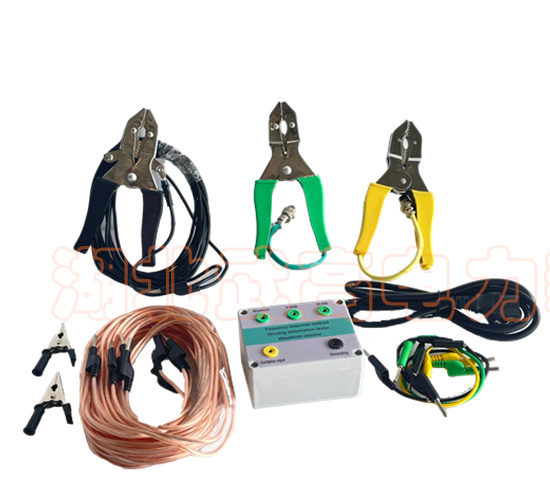

使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
